Projecteur de panneau lumineux
955,00 €
HT
Livraison sous 3-4 semaines
Projecteur de panneau lumineux

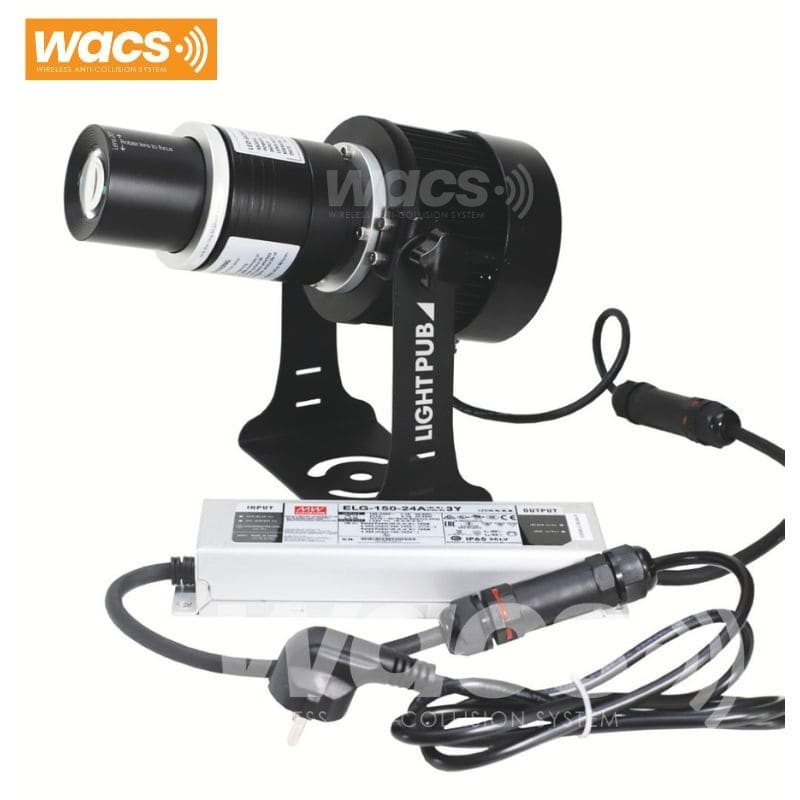

Projecteur de panneau lumineux au sol 150 W SL150 automatisé par WACS
Le projecteur de signalétique lumineuse SL150 permet de projeter au sol un panneau de sécurité parfaitement visible, comme un pictogramme Attention chariot élévateur, un panneau STOP, une interdiction de passage ou tout autre message de prévention adapté à votre environnement industriel.
Associé à la technologie sans fil WACS, le projecteur s’allume automatiquement lorsqu’un chariot élévateur, un engin de manutention ou un véhicule équipé d’une balise WACS approche de la zone à sécuriser.
Cette solution d’avertissement lumineux dynamique attire davantage l’attention qu’un panneau statique et permet de renforcer la sécurité aux intersections, aux sorties de bâtiments, aux passages piétons et dans les zones de circulation industrielle.
Un avertisseur lumineux activé uniquement en présence d’un danger
Contrairement à un marquage au sol classique, le panneau lumineux est projeté uniquement lorsqu’un risque est détecté. L’avertissement devient ainsi plus visible et conserve son efficacité auprès des piétons et des conducteurs.
La balise émettrice WACS installée sur le chariot élévateur communique sans fil avec le récepteur placé à proximité du projecteur. Dès que le véhicule entre dans la zone de détection configurée, le système déclenche automatiquement la projection lumineuse.
Fonctionnement du projecteur avec le système WACS
- Une balise émettrice WACS est installée sur le chariot élévateur ou l’engin industriel.
- Le récepteur WACS détecte automatiquement l’approche de la balise.
- Le projecteur SL150 s’allume et projette le panneau lumineux au sol.
- Les piétons sont avertis avant l’arrivée du véhicule dans la zone dangereuse.
- Le projecteur s’éteint automatiquement après le délai de temporisation défini.
Le fonctionnement entièrement automatique ne nécessite aucune action du conducteur. La technologie radio WACS permet également d’éviter l’installation de câbles de communication entre le véhicule et le dispositif d’avertissement.
Exemples de panneaux lumineux projetés
- Attention chariot élévateur (standard)
- STOP (standard)
- Passage de chariots élévateurs (sur demande et délai)
- Interdit aux piétons (sur demande et délai)
- Attention danger (sur demande et délai)
- Ralentir (sur demande et délai)
- Priorité aux piétons (sur demande et délai)
- Limitation de vitesse (sur demande et délai)
- Attention manutention en cours (sur demande et délai)
- Sortie de véhicules (sur demande et délai)
- Passage piéton lumineux (sur demande et délai)
- Pictogramme ou message de sécurité personnalisé (sur demande et délai)
Le visuel projeté est réalisé sur un visuel en verre HD. Il peut intégrer un panneau normalisé, un texte, un pictogramme, un logo ou une combinaison de plusieurs éléments.
Applications industrielles
Ce projecteur d’avertissement lumineux peut être installé dans de nombreuses zones à risques :
- intersections entre chariots élévateurs et piétons ;
- sorties d’entrepôts et de bâtiments industriels ;
- angles morts dans les zones logistiques ;
- passages piétons traversant une voie de circulation ;
- portes rapides et portes sectionnelles ;
- quais de chargement et zones d’expédition ;
- zones de préparation de commandes ;
- ateliers de production et usines ;
- parkings couverts et rampes d’accès ;
- zones de circulation d’AGV et de véhicules industriels ;
- accès à une zone de manutention par pont roulant ;
- zones temporairement interdites aux piétons.
Les avantages du projecteur lumineux WACS
- Déclenchement automatique : le panneau s’allume uniquement lorsqu’un véhicule équipé d’une balise WACS approche.
- Forte visibilité : la projection lumineuse attire immédiatement l’attention des piétons.
- Signal dynamique : l’allumage temporaire limite l’habituation aux avertissements permanents.
- Installation sans communication filaire : la détection du véhicule repose sur la technologie radio WACS.
- Signalétique personnalisable : le panneau projeté peut être adapté aux risques présents sur le site.
- Pas d’usure du marquage : le panneau lumineux ne se décolle pas et ne s’efface pas sous le passage des véhicules.
- Utilisation intérieure et extérieure : le projecteur possède une protection IP65.
- Intégration possible avec d’autres alertes : sirène, gyrophare, feu clignotant, relais ou automatisme industriel.
Caractéristiques techniques du projecteur RS150
Type de produit : Projecteur de signalétique lumineuse de sécurité
Référence : SL150
Puissance LED : 150 W
Source lumineuse : LED Osram blanc froid
Température de couleur : 7 000 à 8 000 K
Flux lumineux : 13 500 lumens
Angle de projection standard : 20°, ratio approximatif de 0,35
Angle disponible en option : 13°, ratio approximatif de 0,20
Visuel : Un visuel fixe personnalisé
Support du visuel : Visuel en verre HD
Durée de vie indicative : Jusqu’à 40 000 heures
Alimentation : 100–240 V avec transformateur externe déporté Mean Well
Indice de protection : IP65
Environnement : Installation intérieure ou extérieure
Refroidissement : Ventilation active
Matériau du boîtier : Aluminium
Couleur : Noir et argent
Dimensions du projecteur : Environ 31 x 26 x 21 cm
Dimensions du transformateur : Environ 18 x 15,7 x 3,7 cm
Poids : Environ 4 kg
Mode de fonctionnement recommandé : Allumage automatisé et temporisé, avec une durée minimale de 30 secondes par déclenchement
Fonctionnement continu : 16 heures maximum par jour
Dimensions du panneau lumineux projeté
La taille de la projection dépend principalement de la distance entre le projecteur et le sol ainsi que de l’optique sélectionnée.
Avec l’optique standard de 20°, la largeur de projection correspond approximativement à la distance de projection multipliée par 0,35.
- À 3 mètres de distance : projection d’environ 1,05 mètre de largeur.
- À 4 mètres de distance : projection d’environ 1,40 mètre de largeur.
- À 5 mètres de distance : projection d’environ 1,75 mètre de largeur.
- À 6 mètres de distance : projection d’environ 2,10 mètres de largeur.
Ces valeurs sont indicatives. La visibilité réelle dépend également de la luminosité ambiante, de la couleur du sol, de l’inclinaison du projecteur et du visuel choisi.
Installation et automatisation
Le projecteur est généralement fixé en hauteur, sur un mur, une charpente, un poteau ou au-dessus d’une porte. Il doit être orienté vers la zone dans laquelle le panneau lumineux doit apparaître.
Le récepteur WACS pilote l’allumage du projecteur par l’intermédiaire d’un relais ou d’un dispositif de commande électrique adapté. La temporisation peut être configurée afin de maintenir la projection pendant toute la durée de passage du véhicule.
L’installation électrique, le réglage du projecteur et le raccordement au système WACS doivent être réalisés par un professionnel qualifié, conformément aux réglementations et aux règles de sécurité applicables sur le site.
Composition de la solution
Selon la configuration sélectionnée, la solution peut comprendre :
- un projecteur de signalétique lumineuse SL150 ;
- un visuel en verre HD avec le visuel personnalisé ;
- une balise émettrice WACS pour le chariot élévateur ;
- un récepteur WACS pour le déclenchement automatique ;
- un dispositif de temporisation ou de commande ;
- les supports et accessoires de fixation nécessaires ;
- une sirène, un flash ou un gyrophare en option.
Vérifiez la composition exacte proposée dans les options du produit ou dans votre devis.
Création du panneau lumineux personnalisé
Le visuel est fabriqué selon le message de sécurité souhaité. Vous pouvez sélectionner un panneau standard comme Attention chariot élévateur ou STOP, ou demander la création d’un visuel spécifique à votre activité.
Pour une visibilité optimale, nous recommandons un pictogramme simple, des couleurs fortement contrastées et un texte court pouvant être compris rapidement par les piétons.
Questions fréquentes sur le projecteur lumineux WACS
Comment le projecteur détecte-t-il l’arrivée d’un chariot élévateur ?
Le projecteur n’effectue pas directement la détection. Une balise émettrice WACS est installée sur le chariot élévateur. Lorsqu’elle entre dans la zone définie, le récepteur WACS commande automatiquement l’allumage du projecteur.
Le système fonctionne-t-il sans intervention du conducteur ?
Oui. Le déclenchement est entièrement automatique. Le conducteur n’a pas besoin d’appuyer sur un bouton ou d’activer manuellement le projecteur.
Quels panneaux peut-on projeter au sol ?
Le projecteur peut afficher un panneau Attention chariot élévateur, STOP, Interdit aux piétons, Ralentir, Attention danger, une limitation de vitesse, un passage piéton ou un visuel personnalisé.
Le visuel projeté peut-il être personnalisé ?
Oui. Le visuel en verre HD peut intégrer un pictogramme, un texte, un logo ou un panneau de sécurité adapté aux besoins du site.
Le projecteur peut-il être installé à l’extérieur ?
Oui. Le projecteur possède un indice de protection IP65 et peut être utilisé en intérieur comme en extérieur, sous réserve d’une installation conforme aux préconisations du fabricant.
Le projecteur peut-il rester allumé en permanence ?
Ce modèle est principalement destiné à un fonctionnement automatisé ou temporisé. Son utilisation continue est limitée à 16 heures par jour. Avec WACS, un allumage minimum de 30 secondes par déclenchement est recommandé.
Quelle est la taille du panneau projeté ?
La taille dépend de la distance et de l’optique. Avec l’optique standard de 20°, la largeur de projection correspond approximativement à 35 % de la distance entre le projecteur et le sol.
Le système WACS nécessite-t-il un réseau Wi-Fi ?
Non. La communication entre la balise installée sur le véhicule et le récepteur WACS repose sur une technologie radio dédiée. Le fonctionnement de base ne dépend pas du réseau Wi-Fi de l’entreprise.
Peut-on déclencher plusieurs projecteurs avec un même chariot ?
Oui. Un chariot équipé d’une balise WACS peut déclencher différents récepteurs installés dans plusieurs zones du site, selon la configuration du système.
Peut-on ajouter une sirène ou un gyrophare ?
Oui. Le récepteur WACS peut être intégré à une installation comprenant un projecteur, une sirène, un flash, un gyrophare ou d’autres équipements de signalisation compatibles.
Le projecteur remplace-t-il les autres dispositifs de sécurité ?
Non. La projection lumineuse est un dispositif d’avertissement complémentaire. Elle ne remplace pas les procédures de circulation, la signalisation réglementaire, les protections physiques, la formation des conducteurs ou les autres mesures de prévention obligatoires.
Qui doit installer le projecteur et le système WACS ?
L’installation et le raccordement doivent être réalisés par un professionnel qualifié disposant des compétences nécessaires en électricité, automatisme et sécurité industrielle.
Besoin d’aide pour configurer votre avertisseur lumineux ?
La distance de projection, la luminosité ambiante, la hauteur de fixation, la taille du panneau et la zone de détection doivent être étudiées avant l’installation.
Contactez-nous en précisant la hauteur d’installation, la distance entre le projecteur et le sol, les dimensions souhaitées du panneau lumineux, le type de véhicule à détecter et les conditions de luminosité de la zone.
